滚珠丝杆花键



产品简介

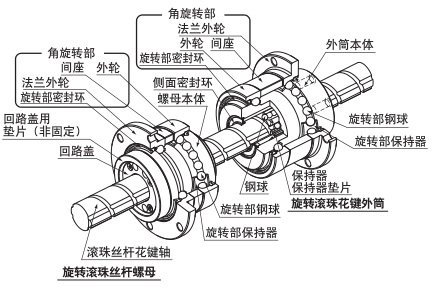

       滚珠花键主要花键轴,循环套,花键套和滚珠组成,是一种传动效率很高的,传动可逆的,同步性好,定位精度高并且使用寿命长的传动产品,能实现3种(旋转、螺旋、直线)模式的运动






产品特性


1、大负荷容量滚珠的滚动沟槽采精密研磨成型,且采用哥德型40°角接触,因接触角度大,故在径向和扭矩方向都具有很大的负荷容量。

2、旋转方向零间隙通过采用接触角度为40°的相对2 ~ 4排滚珠列,将花键轴与花键外筒结合,并可透过调整预压方式,使旋转方向的间隙可为零。

3、高度灵敏性由于钢珠接触点采特殊之设计,除高刚性外更具灵敏性,并可降低能量之浪费。

4、高刚性由于接触角大,故具有高刚性,并可视情况施加恰当的预压,所以能获得较高的扭矩刚性、力矩刚性。

5、装配简单由于采用特殊之设计,即使将花键外筒从花键轴脱离,钢珠也不会脱落。故而装配、保养、检查都很容易进行。





应用


各类测量仪器、自动绘图仪中作精密导向机构,在压力机、自动 搬运机等机械中作导向轴,而在各类变速装置以及各类工业机器人中作执行机构等。
