斜齿式



产品简介

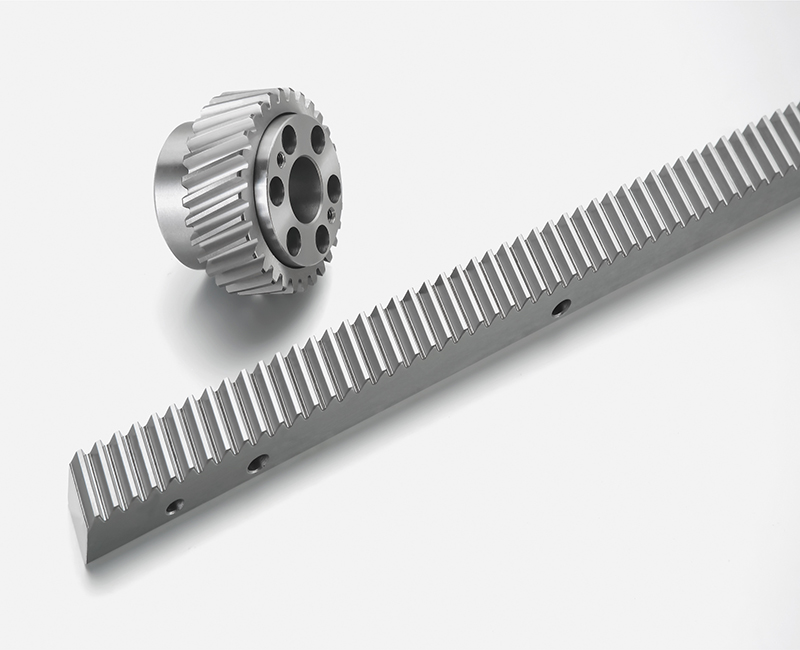

       齿条是一种齿分布于条形体上的特殊齿轮,斜齿齿条与斜齿圆柱齿轮配对使用,传动精度较高,可达0.1mm,承载力大,传动速度很快,>2m/s,可无限长度对接延续且高速运转不会影响齿条精度,如果配置较高的话,定位精度可达0.03~0.05mm,重复定位精度在0.03mm左右,反向间隙只有0.01mm以下。相比于直齿轮齿条,斜齿系列单点承载小,噪音小、接触面大、负载扭矩相对大等优点。



选型设计

1、根据载荷确定模数m。

2、确定从动件齿轮的分度圆直径D,D=m*z(式中,z为齿轮的齿数)。

3、齿轮的齿数需要根据载荷的扭矩、结构来综合考虑,扭矩大时,齿轮的齿数可选大一点,这样的齿轮直径就大一点,反之可以将直径做得小一点。

4、确定了齿轮的分度圆直径D后,就可以算出分度圆直径的周长,就可以确定齿条的长度,实际要选择长一些。
