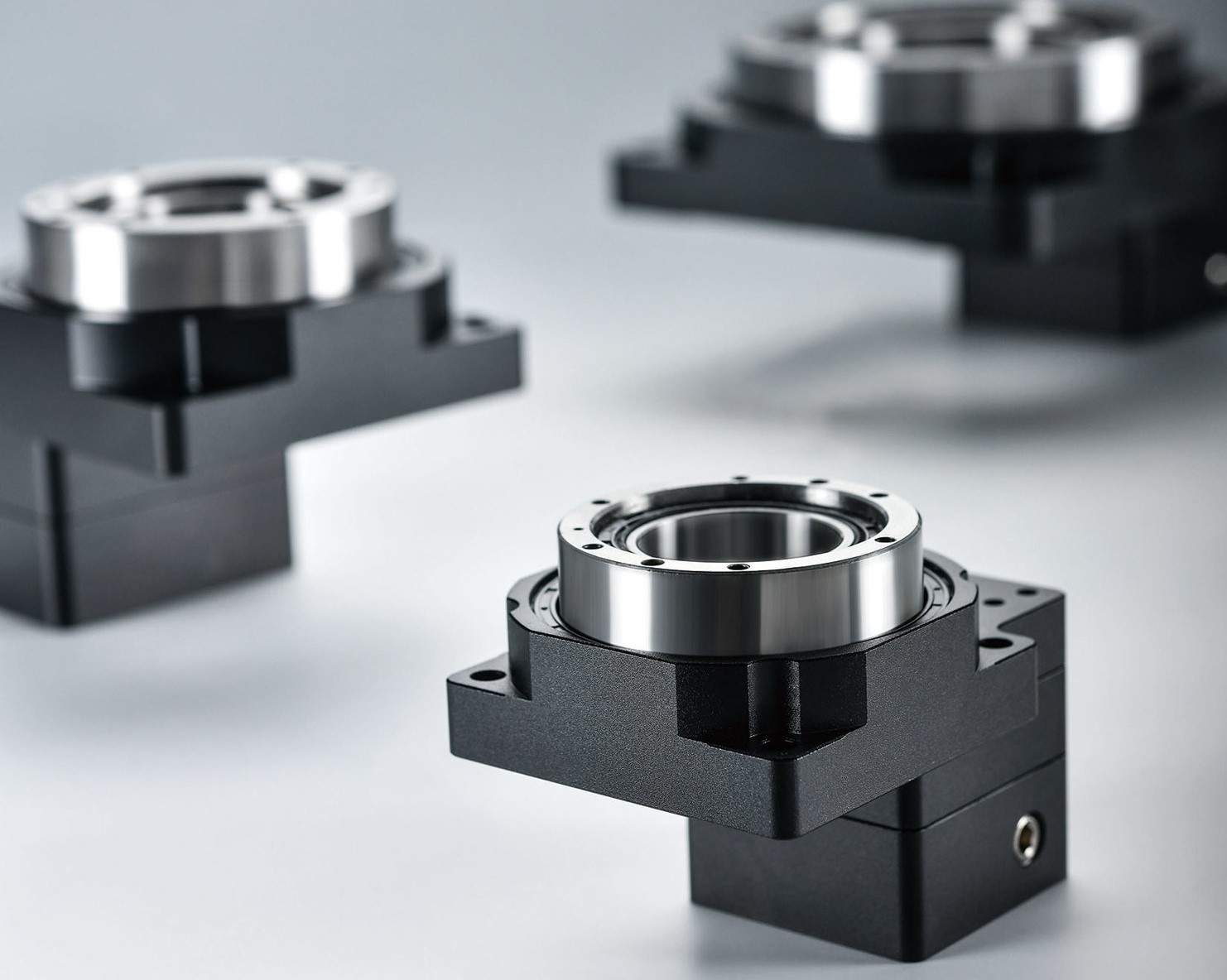

中空旋转平台



产品简介

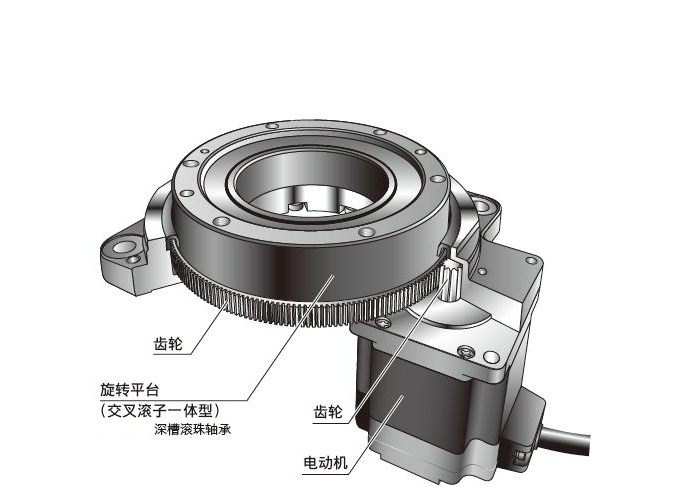

       中空旋转平台用于多种旋转运动场合,集高工作效率,高精度,高刚性,高性价比于一身。中空旋转平台通过电机驱动,实现角度调整自动化,精加工蜗轮蜗杆或齿轮传动,角度调整无极限;精密轴系设计,保证精密高,承载大;步进电机与传动件通过进口高品质弹性联轴器连接,排除空间和加工形位误差。旋转台面外圈刻度直观;标准接口,方便信号传输;手动手轮配置,电控手动均可,可选装伺服电机或步进电机。

       中空旋转平台综合了伺服马达、凸轮分割器和DD马达的优势,充分在这些产品之间取得一种平衡。相比起其他同类传动定位产品,它既能满足伺服马达不能做到的对载重的直接负荷,又能弥补分割器无法对任意角度定位的不足,精度上还能媲美DD马达,但成本又比DD马达低廉很多,搭配伺服马达来使用,完全能够满足您对圆周定位控制的要求。







产品特性

1、中空结构
       方便穿线,伺服旋转平台的转盘为中空结构,伺服电机连接在侧边,方便治具中的气管、电线安装。
2、高刚性
       伺服旋转平台的转盘由一套精密交叉滚子轴承支撑,轴承中的滚子呈90度交错排列,并且滚子直径略大于轴承内圈与外圈间的滚道尺寸,使得交叉滚子轴承的内外圈及滚子之间存在预紧力,由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩,其刚性是传统轴承的10倍以上。
3、高旋转精度
       伺服旋转平台在组装完成后,以平台的交叉滚子轴承为旋转中心,再次对转盘的外径,端面进行磨削,保证转盘的同轴度,端跳动等形位公差。
4、大力矩
       低侧隙伺服旋转平台采用行星减速的方式来增大输出力矩,减速比从1至1536,输出力矩范围较大,能够满足各种力矩要求的场合。另外通过改变齿轮中心距离的方法来消除齿隙,使得伺服旋转平台的反向侧隙接近零间隙,精度媲美DD马达。
5、自带零点开关
       选配限位开关伺服旋转平台标配光电开关及感应片,另外可选配正负限位开关,方便电气中的零点控制,简化机械设计流程。
6、防尘防水
       伺服旋转平台采用骨架油封将平台内部与外部进行隔离,防尘防水级达到IP65,满足在粉尘,溅水,重湿等恶劣环境工作的要求。
